Луна. В глазах двоится.



Разделы:



Предисловие.

Многие любители астрономии, снимающие Луну, вероятно сталкивались с ситуацией, когда на финальном изображении, полученном после сложения большого числа кадров и последующей подтяжки резкости, проявляется неприятный эффект - небольшое двоение, которое заметно ухудшает впечатление от снимка. Причины этого явления не раз обсуждались на астрономических форумах, например, здесь. Наш опыт подсказывает, что в первую очередь именно характер атмосферы в момент съемки тому виной - это искажение формы и размеров кратеров преимущественно в одном направлении, обычно совпадающим с направлением ветра. Шарпинг только усиливает этот эффект. Другие возможные причины также вносят свой вклад, но все же являются вторичными. В этой статье я хочу поделиться одним случаем из нашей практики, когда эффект двоения оказался очень заметным, и поначалу даже поставившим меня в тупик. Тогда даже решался вопрос - стоит ли полученное фото показывать или сразу отправить его в корзину. Однако, немного почесав в затылке :), я придумал способ, как спасти казалось бы непоправимое буквально за несколько минут. Но обо всем по порядку.



Анализ изображения.

Лунные изображения были сняты 11 ноября 2008 года М. Абгаряном в телескоп Максутов-Кассегрен Сантел (D=230mm, F=3000mm) с использованием линзы Барлоу 2х, красного фильтра и камеры Unibrain-702. Рассмотрим внимательно 100%-ный кроп одного из них (рис.1):

pict01

рис.1

Эффект двоения хорошо заметен, особенно вдоль линий контрастных переходов. А по всему полю снимка этот эффект приводит к ухудшению четкости. Причем, уменьшение снимка приводит не к улучшению восприятия, а напротив к еще большему эффекту двоения - по крайней мере на моем мониторе это хорошо заметно. Этот эффект также хорошо заметен при разглядывании снимка издалека. Ниже приведено изображение в 85%-ном размере (рис.2):

pict02

рис.2

Поначалу я решил, что с этим уже ничего поделать невозможно. Видимо в неудачный вечер была снята Луна. Однако, следуя собственному убеждению, что невыполнимых задач не бывает, просто иногда мы не знаем как это сделать, я принялся экспериментировать с данным изображением в Фотошопе. И в результате отыскал способ, как если не исправить, то по крайней мере значительно улучшить ситуацию.



Правка в Фотошопе.

Идея, которая пришла мне в голову оказалась довольна проста - нужно вычесть из оригинального изображения его копию, сдвинутую на несколько пикселей. В результате экспериментов я пришел к выводу, что будет лучше использовать не вычитание в чистом виде, а хитрое уменьшение контрастов. По пунктам это делается следующим образом.

1. Откроем изображение в Фотошопе и создадим копию слоя (Ctrl+J).

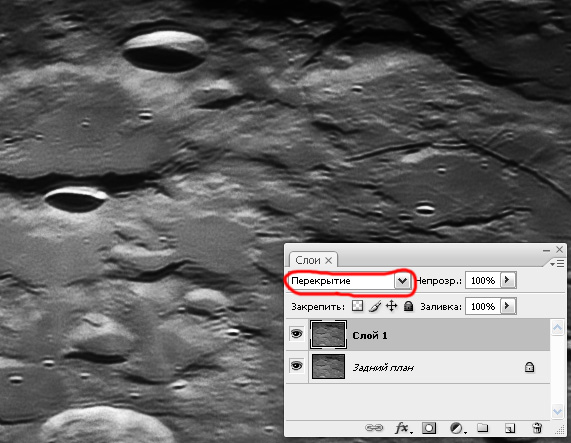

2. Установим режим наложения для верхнего слоя Перекрытие (рис.3):

pict03

рис.3

При этом мы увидим, что контраст резко увеличился - это, кстати, один из методов увеличения контраста в Фотошопе (регулируется параметром Непрозрачность слоя).

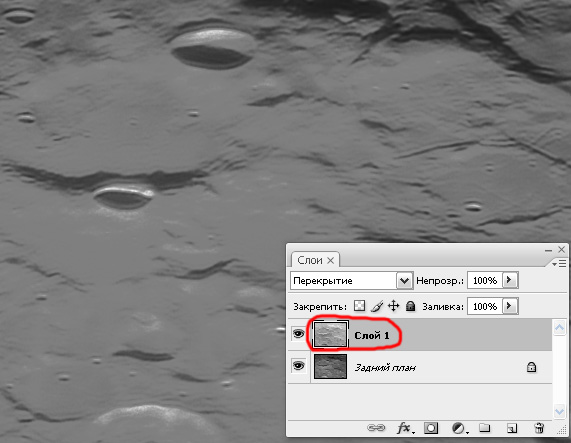

3. Инвертируем верхний слой (Ctrl+I). При этом контраст нашего изображения наоборот резко уменьшится (рис.4):

pict04

рис.4

4. Уменьшим Непрозрачность верхнего слоя до 30-40% (рис.5a), выберем клавишей V инструмент Перемещение (верхний слой выделен, рис.5b) и сдвинем верхний слой стрелками на клавиатуре в сторону артефактов (в данном случае вверх) таким образом, чтобы максимально компенсировать двоение. Мне пришлось сделать сдвиг на 6 пикселей.

pict05

рис.5

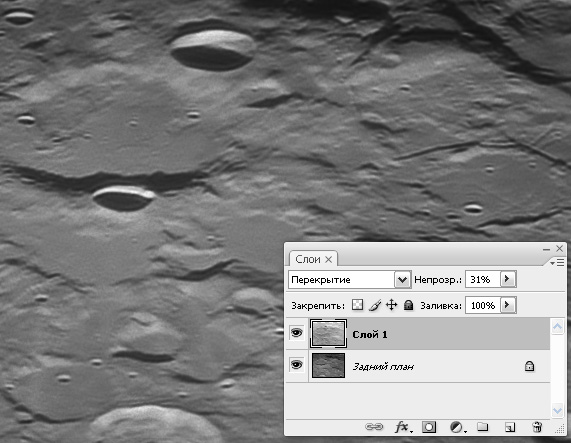

5. Отрегулируем параметр Непрозрачность наилучшим образом. Я остановился на значении 31% (рис.6):

pict06

рис.6

На полученном изображении мы можем видеть, что ситуация с двоением существенно улучшилась.

6. Дальнейшие действия выполняются исходя из следующих соображений. Исходное изображение мы исправляли с помощью верхнего слоя, который сам содержал артефакты двоения и поэтому не мог в полной мере сработать, т.е. исправляя артефакты в одном месте, он вносил артефакты в другом месте. Поэтому сделаем сведение полученного улучшенного изображения (Ctrl+Shift+E) и используем теперь его для в качестве верхнего компенсационного слоя. Т.е. сделаем фактически вторую итерацию.

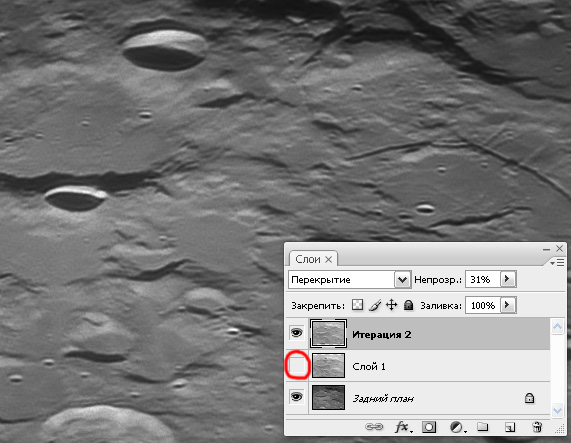

Скопируем сведенное изображение в буфер обмена (Ctrl+C). Откатим историю на шаг перед Выполнить сведение (рис.7a) и вставим изображение из буфера обмена (Ctrl+V) в наш проект. Затем отключим предыдущий компенсационный слой (рис.7), а с новым слоем снова проделаем все действия, начиная с пункта 2.

pict07

рис.7

В принципе, в некоторых случаях можно обойтись и без второй итерации, но не исключено, что иногда для наилучшего результата может потребоваться и три итерации.

7. Поскольку в процессе наших манипуляций в Фотошопе фон стал чуть-чуть светлее, его можно слегка подрезать Уровнями.



Вместо заключения.

Вот таким нехитрым способом мне удалось заметно исправить неприятный эффект двоения и повысить общую четкость на лунных снимках, полученных поздней осенью 2008 года. В результате была спасена целая мозаика из 5 кадров, а ее фрагмент даже попал на LPOD 20 ноября 2008 года.

Ниже вы можете сравнить два изображения до и после обработки (рис.8, смена картинки по наведению мыши):

рис.8

Для желающих поэкспериментировать с данной методикой выкладываю исходное неисправленное изображение Moon.jpg.

Успехов!





Ю. Горячко, декабрь 2009г.
